Pustelicht

Die LED leuchtet, wenn du an deinen Piezo-Sensor pustest oder klopfst.

Materialien:
Steckplatine
Piezo-Sensor oder Summer
LED
Widerstände (470Ω, 22KΩ, 100KΩ )

Transistoren

Video:

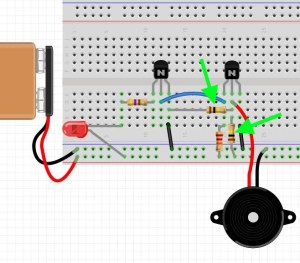

Pustelicht. Aufbau:

Stecke deine Batteriestecker und achte darauf, dass alle Verbindungen richtig sind bevor du die Batterie verbindest!!!

WICHTIG: falls die Schaltung nicht gut funktioniert, tausche diese beide Widerstände von 100KΩ -> 470KΩ:

Wenn man nicht an den Piezo-Sensor klopft, ist der Strom an der Basis des Transistors zu klein, um den Schalter zwischen seinen Beinchen C und E zu schließen und es fließen nicht genügend Elektronen durch die LED = die LED leuchtet nicht.

Wenn man an den Piezo-Sensor klopft, erzeugt der Summer einen kleinen Strom. Der Strom an der Basis des Transistors ist jetzt groß genug, um den Schalter zwischen seinen Beinchen C und E zu schließen und genügend Elektronen fließen durch die LED = die LED leuchtet:

Bastelidee:
